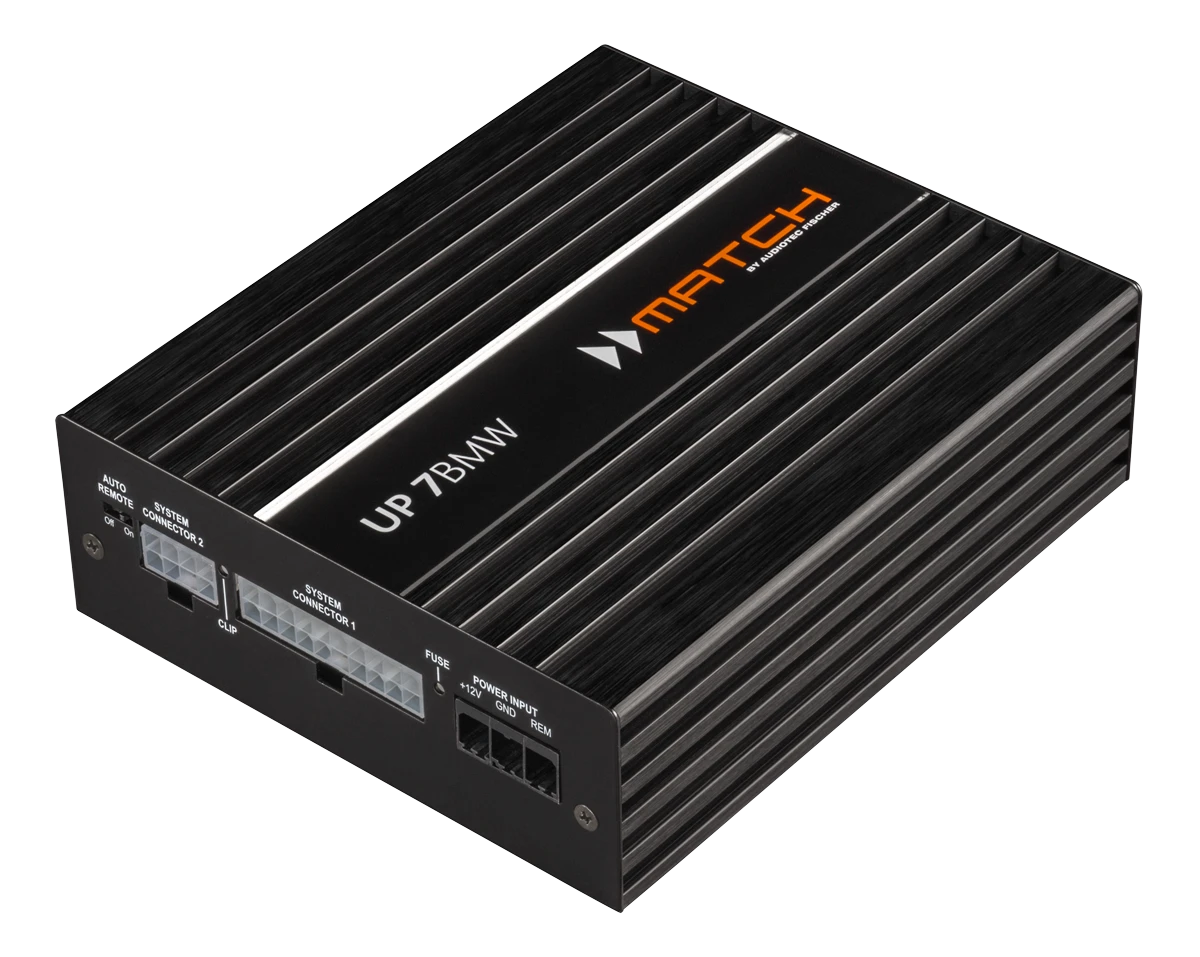

Das „M-Paket“ für dein BMW HiFi-Soundsystem (Option 676) – Die MATCH UP 7BMW ist das Sound-Upgrade schlechthin für alle, die nicht nur deutlich mehr Power und Dynamik suchen, sondern gleichzeitig großen Wert auf eine nahtlose Integration ins Fahrzeug legen.

Die Installation erfolgt denkbar einfach am Einbauplatz des Original-Verstärkers mittels beiliegendem Plug & Play Anschlusskabel und einer passgenauen Montageplatte. Dennoch ist die Ausstattung des UP 7BMW Verstärkers so flexibel gestaltet, dass dieser auch problemlos für universelle Anwendungen in BMW Fahrzeugen eingesetzt werden kann.

Neben Audiotec Fischers proprietärer Class HD-Technologie und einem 64 Bit DSP der neuesten Generation mit enormer Rechenleistung garantieren neue und revolutionäre DSP-Features wie das „Augmented Bass Processing“, der „StageXpander“ und die „RealCenter“-Funkiton Musikgenuss der Extraklasse. Selbstverständlich bietet die UP 7BMW auch einen MATCH Extension Card Steckplatz (MEC Slot) für weitere Eingangs- und Ausgangsmodule wie beispielsweise einem Bluetooth Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte.

Dank der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software V4 gestaltet sich die Konfiguration der UP 7BMW geradezu spielerisch und intuitiv.

Features:

7-Kanal Plug & Play Upgrade-Verstärker mit integriertem 8-Kanal 64 Bit DSP für BMW HiFi-Soundsysteme (Option 676)
Leichte Installation am Original-Einbauplatz mittels beiliegendem Plug & Play Anschlusskabel und Montageplatte
MATCH Extension Card Steckplatz (MEC) für weitere Eingangs- / Ausgangsmodule wie Bluetooth Audio Streaming, High Resolution Audio Streaming via USB etc.
Revolutionäre DSP-Features wie das „Augmented Bass Processing“, welches die Tieftonwiedergabe der Untersitz-Subwoofer dynamisch optimiert, der „StageXpander“, der die Stereoperspektive deutlich verbreitert sowie die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht
Start-Stopfähigkeit bis hinab zu 6 Volt Versorgungsspannung
Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz
Mono Cinch-Ausgang für den Anschluss weiterer Verstärker z.B. eines Subwoofer Verstärkers
Einfachste Konfiguration über intuitive DSP PC-Tool Software

Class HD Technologie

In der UP 7BMW werden die Vorteile der Class H Technologie mit dem Prinzip eines Class D Verstärkers kombiniert. Das Resultat ist ein unübertroffener Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class HD-Konzept bei kleiner und mittlerer Aussteuerung aus, da das Netzteil die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals regelt. Damit wird die mittlere, vom Verstärker erzeugte

Verlustleistung drastisch reduziert.

Intelligenter Highlevel-Eingang ADEP.3

Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation der BMW-Radios ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.

Start-Stopfähigkeit

Das Netzteil im UP 7BMW Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.

Automatic Digital Signal Detection

Die Umschaltung zwischen den analogen und dem Digitaleingang erfolgt signalgesteuert. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion deaktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.

Power Save Modus

Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 7BMW (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 7BMW sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.

DSP Features:

RealCenter

Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.

Augmented Bass Processing

Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von OE-Subwoofern dramatisch zu verbessern. Dabei sorgt das „Dynamic Bass Enhancement“ im Verstärker dafür, dass die Untersitz-Subwoofer im BMW stets unter optimalen Bedingungen spielen – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Werksradio. In Abhängigkeit vom Eingangssignal verstärkt dazu das „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters.

Der Clou – die Parameter des Algorithmus sind dabei präzise an die verbauten Lautsprecher angepasst. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, die Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Und das trotz der erheblich höheren Verstärkerleistung, die der Verstärker an den Subwoofer-Ausgängen gegenüber dem Originalsystem zur Verfügung stellt. Es ist schlicht faszinierend, welche Bass-Performance mit den Original-Lautsprechersystemen plötzlich möglich ist. Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.

StageXpander

Je nach Anordnung der Lautsprecher im Fahrzeug lässt sich auf den vorderen Sitzplätzen eine mehr oder weniger breite Stereobühne realisieren. Ist zusätzlich ein Center-Lautsprecher verbaut, so begrenzt dieser die räumliche Abbildung der Musik mitunter zusätzlich. Hier schlägt die Stunde von Audiotec Fischers neuem

„StageXpander“ – ein Soundfeature, welches die akustischen Grenzen aufzuheben scheint und somit eine deutlich breitere Stereobasis ermöglicht, ohne dabei die Präzision bei der Lokalisierung von Stimmen oder Instrumenten negativ zu beeinflussen. Der Effekt lässt sich dabei in vier Stufen an den persönlichen Geschmack

anpassen.

ClarityXpander

Mehr Transparenz und Substanz in der Hochtonwiedergabe gefällig? Dafür bietet Audiotec Fischer mit dem „ClarityXpander“ nun genau das richtige Werkzeug.

Richtig dosiert (und deshalb in drei Stufen wählbar) verleiht es den Obertönen zusätzliche Strahlkraft – besonders sinnvoll, wenn die Original-Lautsprecher den nötigen

Glanz im Hochtonbereich vermissen lassen. Dabei gibt es den Extra-Hochtonkick nicht nur für die beiden Frontkanäle, sondern auch separat einstellbar für den Centerkanal. Und weil gerade beim letztgenannten ein Quäntchen zu viel in Verbindung mit obertonreichem Musikmaterial das Gehör ermüdet, kann hier sogar eine

automatische, dynamische Steuerung des zusätzlichen Obertonanteils aktiviert werden.

Technische Daten:

Leistung RMS 4 Ohm: 5 x 65 Watt (Front / Rear / Center Kanäle)
Leistung Max. 4 Ohm: 5 x 130 Watt (Front / Rear / Center Kanäle)
Subwooferausgang RMS an 2 Ohm: 2 x 160 Watt
Subwooferausgang Max. an 2 Ohm: 2 x 320 Watt

Verstärkertechnologie Class HD
Eingänge
4 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 – 96 kHz)
1 x MEC
1 x Remote In
Eingangsempfindlichkeit Hochpegel 2,0 – 8,3 Volt
Eingangsimpedanz Cinch –
Eingangsimpedanz Highlevel 13 Ohm
Ausgänge
7 x Lautsprecherausgang
1 x Cinch
2 x Remote Out
Ausgangsspannung Cinch 3 Volt RMS
Frequenzbereich 20 Hz – 22.000 Hz
DSP Auflösung 64 Bit
DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate 48 kHz
DSP Typ Audio Signalprozessor
Signalwandler
A/D: BurrBrown
D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang 103 dB (A-bewertet)
Klirrfaktor (THD) 0,03 %
Dämpfungsfaktor > 100
Betriebsspannung 10,5 – 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Stromaufnahme 450 mA
Max. Remote-Ausgangsstrom 500 mA
Sicherung 2 x 25 A LP-Mini-Stecksicherung
Zusätzliche Features Class HD-Technologie mit dynamisch geregeltem Netzteil, ADEP.3-Schaltkreis, Start-Stop-Fähigkeit, Control Input, USB, MEC Slot, Auto Remote-Schalter, galvanisch getrennter Line Out
Abmessungen (H x B x T) 46 x 130 x 153 mm

Lieferumfang:

1 x MATCH UPGRADE Verstärker UP 7BMW
1 x Plug & Play Anschlusskabel

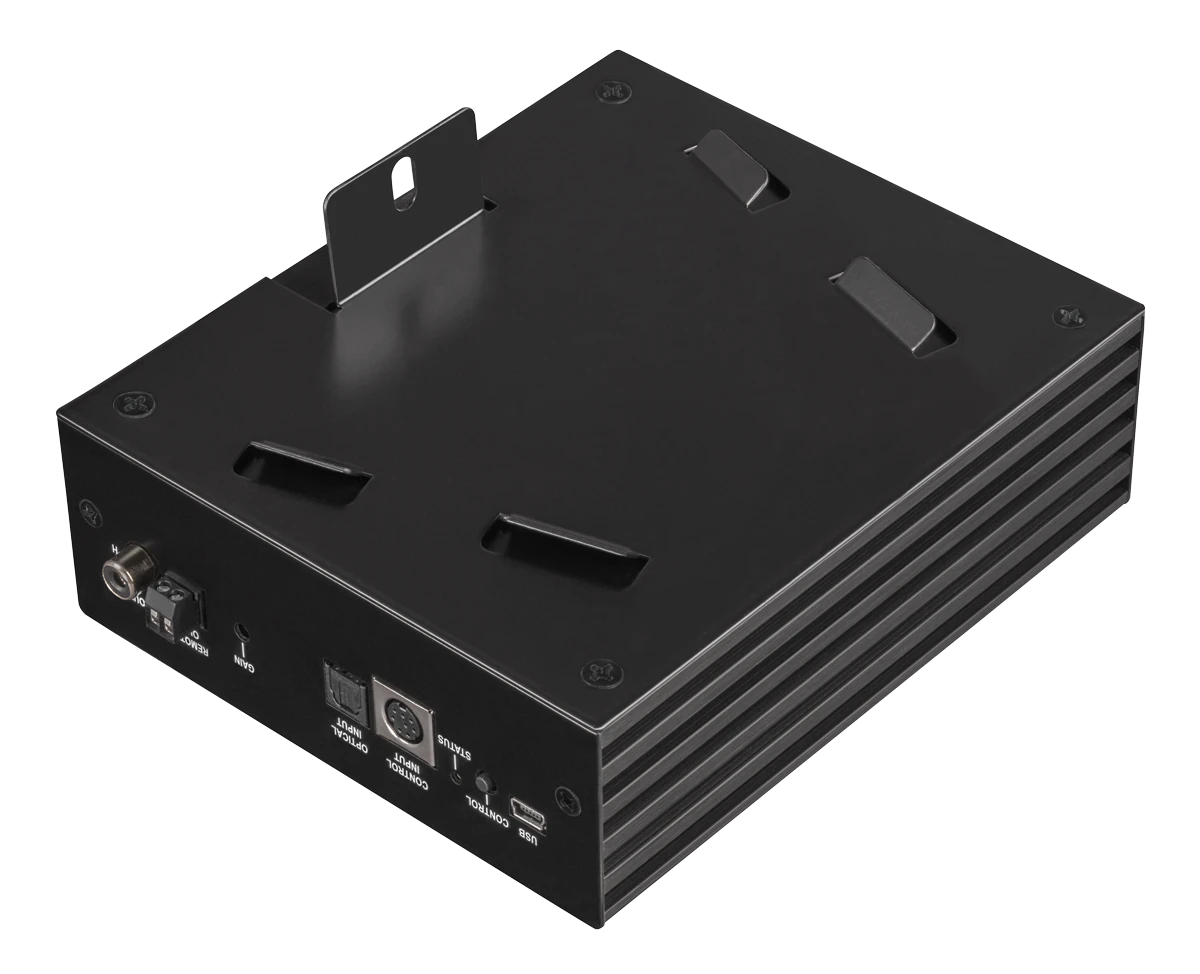

1 x Montageblech & -material
1 x USB Kabel
1 x Bedienungsanleitung

Kompatibilität:

Bitte überprüfen Sie die Fahrzeugkompatibilität mit Hilfe der Audiotec Fischer Sound Setup-Datenbank: Datenbank

Menge: 1 Stück Gehäusefarbe: Schwarz High Level Eingänge: 2 Paar Impedanz (in Ohm): 4,0 Kanäle: 7 Lautsprecherausgänge: 7 Leistung Max (in Watt): 1290 Leistung RMS (in Watt): 645 Produktgruppe: Verstärker Verstärkermerkmale: DSP integriert, Fahrzeugspezifisch, High-Level-Input
