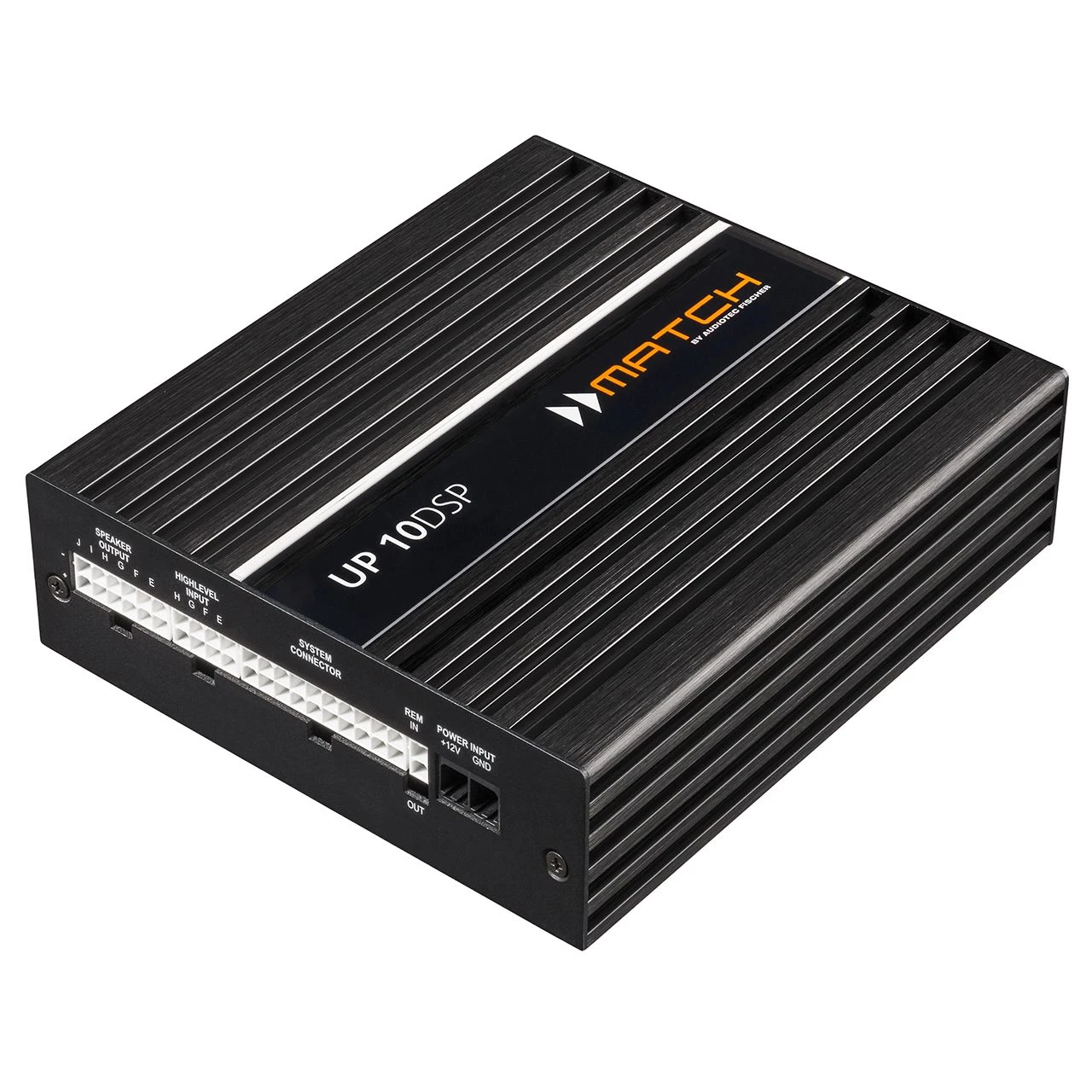

Match UP 10DSP – 10-Kanal Verstärker

MATCH UP 10DSP

Das Premium Sound Upgrade für Mehrkanal-Werkssysteme

Die neue UP 10DSP ist ein echter Problemlöser, wenn es darum geht, Premium-Soundsysteme in heutigen Fahrzeugen aufzurüsten. Auch wenn immer mehr Fahrzeuge ab Werk mit komplexen Multikanal-Soundsystemen ausgestattet sind, entspricht die Klangqualität nicht immer den eigenen Erwartungen. Ein Austausch vorhandener Komponenten ist in vielen Fällen gar nicht mehr möglich, so dass zur Erweiterung nur ein Verstärker mit einer großen Anzahl an Hochpegel-Eingängen und ausgefeilter Technologie in Betracht kommt. Und hier bietet die neue UP 10DSP die perfekte Lösung.

Maximal kontaktfreudig

Für eine optimale Adaption an bestehende Mehrkanal-Soundsysteme ist die UP 10DSP mit nicht weniger als 8 Highlevel-Eingängen (zwei Stück bis 32 V hochbelastbar), einem optischen Digitaleingang, einem MATCH Extension Card Slot, 10 Verstärkerausgängen und insgesamt 11 prozessierten DSP-Kanälen ausgestattet. Darüber hinaus gewährleisten intelligente Technologien, wie beispielsweise der proprietäre ADEP.3-Schaltkreis und die 32 Bit ACO-Plattform, einen sicheren Betrieb.

Virtual Channel Processing – so geht Signal-Routing heute

Die Anpassung an moderne Werks-Soundsysteme macht über eine steigende Anzahl von Signaleingängen eine immer komplexere Signalführung im Verstärker unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten schnell an Grenzen. Audiotec Fischers neues, mehrstufiges „Virtual Channel Processing“ ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. „RealCenter“ oder „Dynamic Bass Enhancement“ frei zuordnen zu können. Doch die UP 10DSP ist dank ihrer enormen Kanalanzahl in Verbindung mit dem optionalen MEC ANALOG IN Modul auch ein Paradebeispiel für Applikationen, bei denen ein 1 zu 1 Routing (IOR) sinnvoll ist.

Geschwindigkeit ist alles – dank ACO

So eine gewaltige Anzahl von Kanälen erfordert eine ultraschnelle Hardware – Audiotec Fischers proprietäre 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für reichlich Speed speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Die mit der ACO-Plattform einhergehenden, fantastischen Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind bei der UP 10DSP genauso selbstverständlich wie ein 8-Kanal Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios.

Kraftpaket im kompakten Format

Trotz der geballten Power von 8 x 65 an 4 Ohm und 2 x 90 / 160 Watt an 4 / 2 Ohm am Sub Out sowie dem gewaltigen Funktionsumfang kommt die UP 10DSP in einem überaus kompakten Design daher, so dass der Verbau selbst bei beengten Platzverhältnissen möglich ist.

Features



• Hocheffizienter 10-Kanal Verstärker mit 1-Kanal Line-Ausgang und 11-Kanal DSP
• Perfekt für die Aufrüstung von Mehrkanal-Werks-Soundsystemen
• Optionale Kabelbäume zur einfachen Integration in bestehende Mehrkanal-Werks-Soundsysteme
• Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP
• ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
  • ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kom-pensation der Eingangssignale
  • SFX-Soundeffekte – Augmented Bass Processing, StageXpander, RealCenter & Co.
• Hochbelastbarer 8-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis – davon zwei Eingänge mit bis zu 32 V RMS Eingangsempfindlichkeit
• 1 zu 1 Kanalrouting-Option (IOR) in Verbindung mit dem optionalen MEC ANA-LOG IN Modul – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
• Virtual Channel Processing (VCP) ermöglicht hochkomplexe Soundsysteme noch fle-xibler zu konfigurieren
• MEC Slot für Systemerweiterungen wie Bluetooth® Audio Streaming, High Resolu-tion Audio Streaming via USB etc.

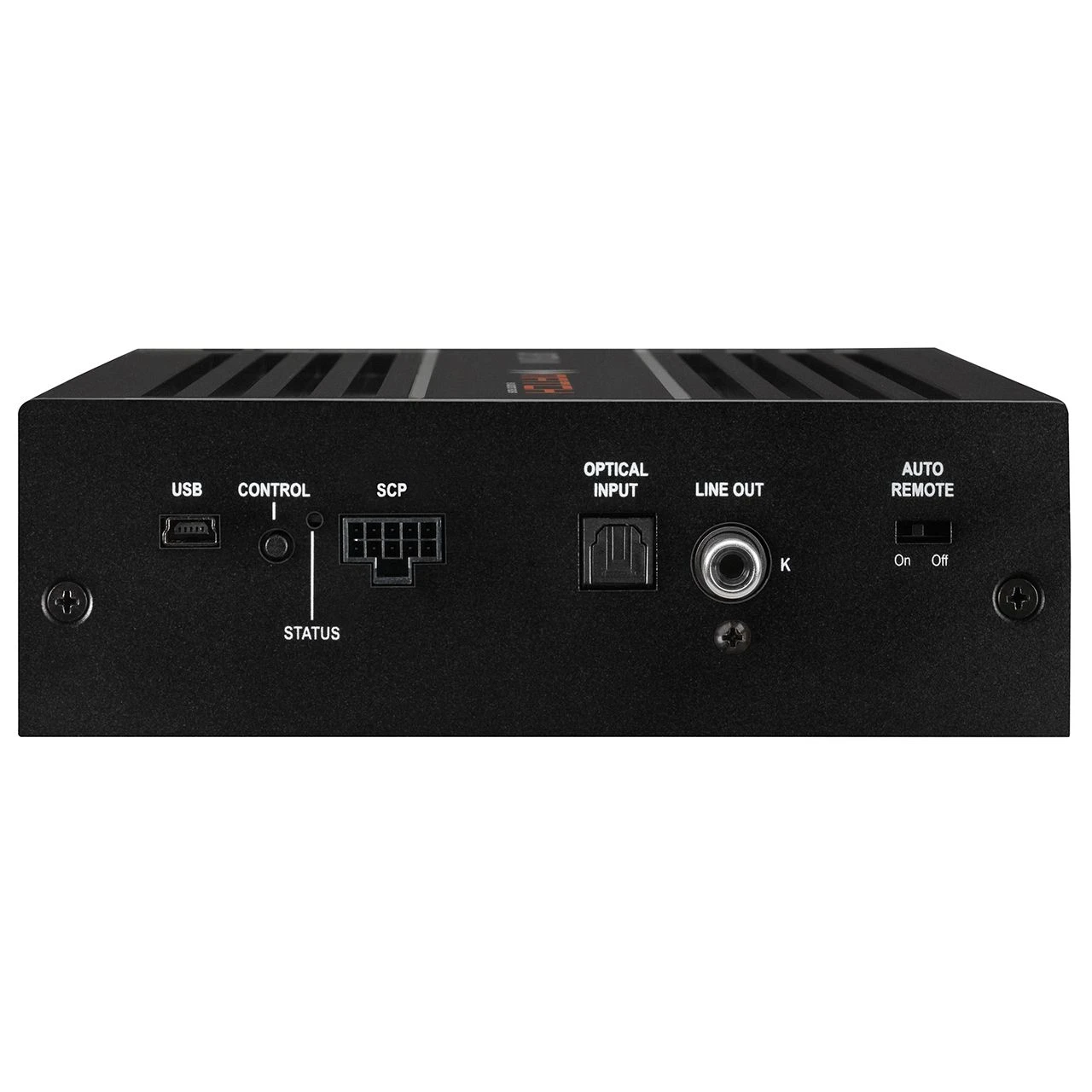

• Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz
• Mono Cinch-Ausgang für den Anschluss weiterer Verstärker z.B. eines Subwoofer Verstärkers
• SCP (Smart Control Port) für optionales Zubehör, wie WIFI CONTROL, DIREC-TOR, CONDUCTOR & Co.
• Auto Remote Schalter
• Start-Stopfähigkeit bis hinab zu 6 Volt Versorgungsspannung
• Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad.

Spezielle Features

Class GD Technologie Audiotec Fischers einzigartiges Class GD Konzept vereint die Vorteile der Class G-Technologie mit dem Prinzip eines Class D Verstärkers. Daraus resultiert ein ungewöhnlich hoher Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class GD-Konzept bei kleiner und mittlerer Aussteuerung aus, indem die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals stufenweise variiert. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert.

ACO – Advanced 32 Bit CoProcessor

Der MATCH UP 10DSP Verstärker verwendet für alle internen wie auch externen Steuerungs- und Kommunikationsaufgaben einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Im Gegensatz zum bisher verwendeten 8 Bit Prozessor ergeben sich daraus deutliche Geschwindigkeitsvorteile nicht nur bei der Umschaltung zwischen verschiedenen Sound Setups sondern vor allem auch in der Datenkommunikation mit unserer DSP PC-Tool Software. Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des ­CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den ­Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Darüber hinaus bietet der ACO dank des neuen Flashspeichers Platz für 10 Sound ­Setups anstelle der üblichen zwei.

Intelligenter Highlevel-Eingang ADEP.3

Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.

Start-Stopfähigkeit

Das Netzteil im UP 10DSP Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.

Automatic Digital Signal Detection

Die UP 10DSP erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und dem Digitaleingang. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung ­gewählt werden.

Power Save Modus

Der Power Save Modus erlaubt es, die Leistungsaufnahme der UP 10DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der UP 10DSP sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden..

Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.

DSP Features

RealCenter

Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.

Augmented Bass Processing

Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern. „Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist. Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.

StageXpander

Je nach Anordnung der Lautsprecher im Fahrzeug lässt sich auf den vorderen Sitzplätzen eine mehr oder weniger breite Stereobühne realisieren. Ist zusätzlich ein Center-Lautsprecher verbaut, so begrenzt dieser die räumliche Abbildung der Musik mitunter zusätzlich. Hier schlägt die Stunde von Audiotec Fischers neuem „StageXpander“ – ein Soundfeature, welches die akustischen Grenzen aufzuheben scheint und somit eine deutlich breitere Stereobasis ermöglicht, ohne dabei die Präzision bei der Lokalisierung von Stimmen oder Instrumenten negativ zu beeinflussen. Der Effekt lässt sich dabei in vier Stufen an den persönlichen Geschmack anpassen.

ClarityXpander

Mehr Transparenz und Substanz in der Hochtonwiedergabe gefällig? Dafür bietet Audiotec Fischer mit dem „ClarityXpander“ nun genau das richtige Werkzeug. Richtig dosiert (und deshalb in drei Stufen wählbar) verleiht es den Obertönen zusätzliche Strahlkraft – besonders sinnvoll, wenn die Original-Lautsprecher den nötigen Glanz im Hochtonbereich vermissen lassen. Dabei gibt es den Extra-Hochtonkick nicht nur für die beiden Frontkanäle, sondern auch separat einstellbar für den Centerkanal. Und weil gerade beim letztgenannten ein Quäntchen zu viel in Verbindung mit obertonreichem Musikmaterial das Gehör ermüdet, kann hier sogar eine automatische, dynamische Steuerung des zusätzlichen Obertonanteils aktiviert werden.





Technische Daten



• Leistung RMS
  • @ 4 Ohm Kanal A – H: 8 x 65 Watt (min. 3 Ohm)
  • @ 2 Ohm –
  • @ 1 Ohm –
  • gebrückt an 4 Ohm –
  • gebrückt an 2 Ohm –
  • Subwooferausgang an 4 Ohm Kanal I – J: 2 x 90 Watt
  • Subwooferausgang an 2 Ohm Kanal I – J: 2 x 160 Watt
• Verstärkertechnologie Class GD

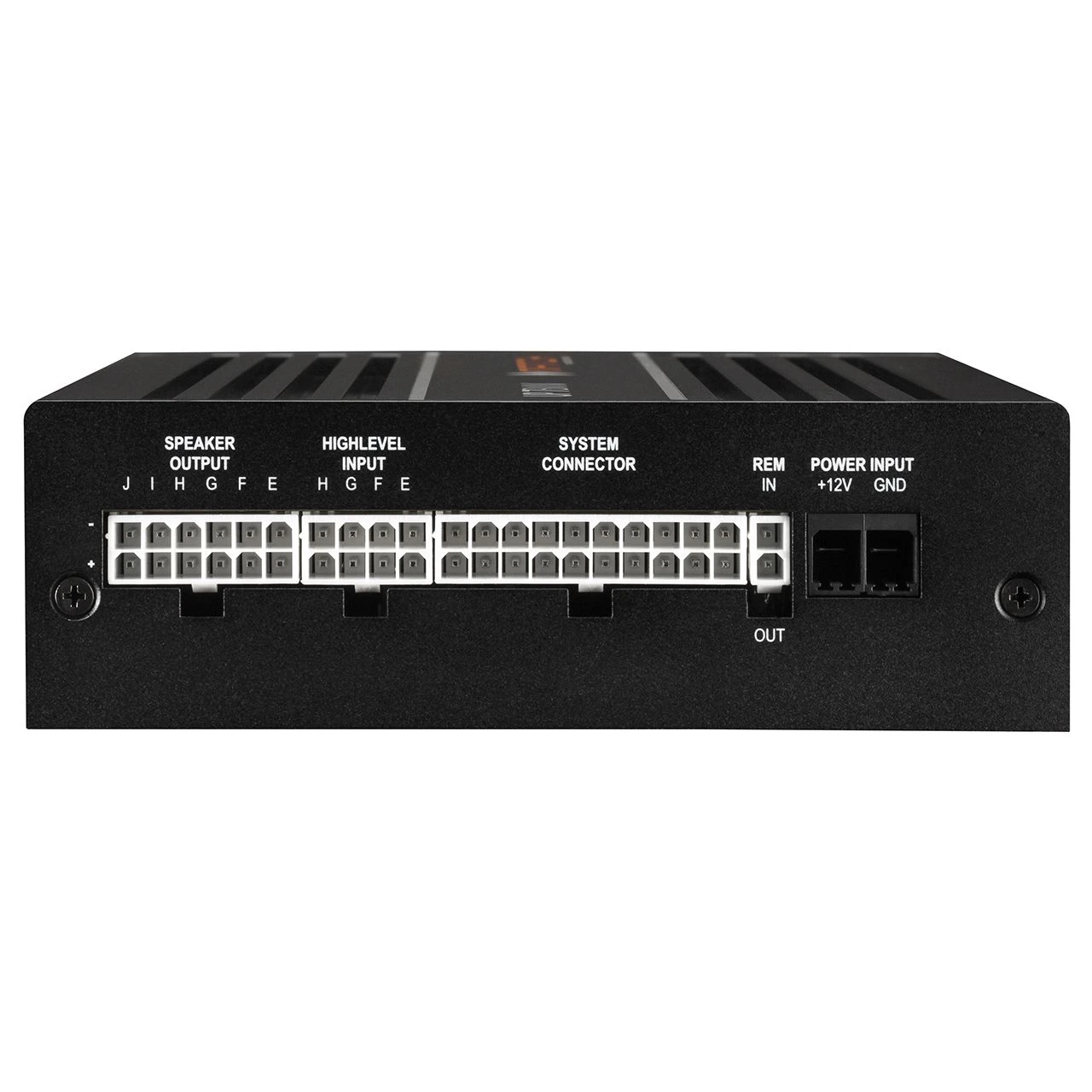

• Eingänge
  • 8 x Hochpegel-Lautsprechereingang
  • 1 x Optisch SPDIF (12 – 96 kHz)
  • 1 x Remote In
• Eingangsempfindlichkeit
  • Kanäle A – F: 4 – 16 Volt
  • Kanäle G – H: 4 – 16 oder 8 – 32 Volt
• Eingangsimpedanz Cinch –
•  Eingangsimpedanz Highlevel 9 – 33 Ohm mit ADEP.3
• Ausgänge
  • 10 x Lautsprecherausgang
  • 1 x Cinch
  • 1 x Remote Out
• Ausgangsspannung Cinch 3 Volt
• Frequenzbereich 20 Hz – 22.000 Hz
• DSP Auflösung 64 Bit
• DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
• Abtastrate 48 kHz
• DSP Typ Audio Signalprozessor
• Signalwandler
  • A/D: BurrBrown
  • D/A: BurrBrown
• Signal- / Rauschabstand Digitaleingang 105 dB (A-bewertet)
• Signal- / Rauschabstand Analogeingang 103 dB (A-bewertet)
• Klirrfaktor (THD) 0,03 %
• Dämpfungsfaktor > 100
• Betriebsspannung 10,5 – 17 Volt (max. 5 Sek. bis hinab zu 6 Volt)
• Leistungsaufnahme DC 12 V ⎓ 60 A max.
• Leerlaufstromaufnahme 500 mA
• Max. Remote-Ausgangsstrom 500 mA
• Sicherung 2 x 25 A LP-Mini-Stecksicherung
• Zusätzliche Features
  • Class GD-Technologie mit dynamisch geregeltem Netzteil, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Start-Stop-Fähigkeit, Smart Control Port, USB, MEC Slot, Auto Remote-Schalter, galvanisch getrennter Line Out
• Abmessungen (H x B x T) 46 x 145 x 163 mm



Lieferumfang

• 1 x MATCH UPGRADE Verstärker UP 10DSP
• 2 x Anschlusskabel
• 1 x Control Input-to-SCP Adapter
• 1 x Montagebleche & -material
• 1 x USB Kabel
• 1 x Bedienungsanleitung

Menge: 1 Stück Gehäusefarbe: Schwarz Impedanz (in Ohm): 2,0 Kanäle: 10 Leistung RMS (in Watt): 540 Produktgruppe: Verstärker Verstärkermerkmale: Autosense, Basspegelfernbedienung (optional), Digital, DSP integriert, High-Level-Input
