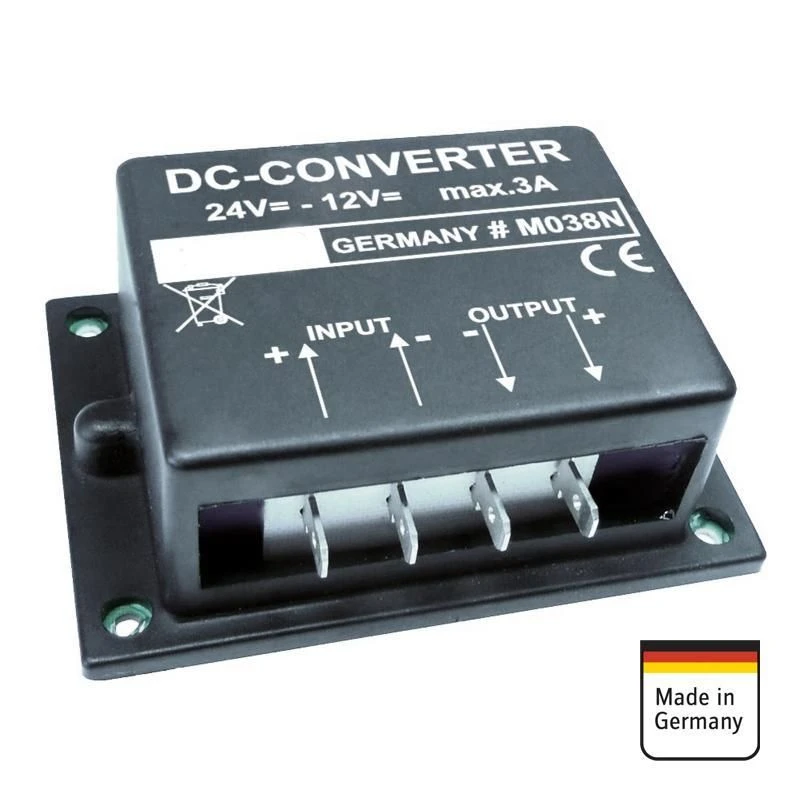

KEMO Spannungswandler 24/12VDC, 3A

Spannungswandler zum Betrieb von 12 V/DC-Geräten an einer 24 V/DC LKW- oder Bootsbatterie.

Kurzschlussfestes, rüttelsicheres Modul.

TECHNISCHE DATEN

– Eingangspannung 24 – 26 V/DC

– Ausgangsspannung ca. 13,8 V/DC (entspricht einem vollen 12V/DC Akku)

– Maximaler Strom 3 A

– Maße ca. 86 x 60 x 32 mm

– Made in Germany

Installation

Das Modul kann sich während des Betriebes stark erhitzen. Es muss daher mit

der Grundplatte am Modul entweder an einen Kühlkörper (Rippenkühlkörper

mindestens 50 x 100 x 30 mm) oder an eine andere kühlende Metallplatte

geschraubt werden. Die Grundplatte muss zur guten Wärmeableitung plan

aufliegen. Es ist empfehlenswert, das Modul an eine gut belüftete Stelle

zu montieren. Bei einer nicht ausreichenden Kühlung der Grundplatte

schaltet das Modul automatisch bei einer Überhitzung ab und nach

Abkühlung wieder ein. Da jedes Modul vor dem Versand sorgfältig auf

Funktion geprüft wurde, ist ein Kulanzumtausch nicht möglich!

ACHTUNG!

Das Modul kann nur Spannung von 24 V auf 12 V reduzieren, nicht umgekehrt von 12 V auf 24 V heraufsetzen!

Bestimmungsgemäße

Verwendung:Spannungsreduzierung von 24 V Batterie auf 12 V zum Betrieb

von 12 V Geräten an 24 V LKW oder Bootsbatterien.

Inbetriebnahme

Wenn

das Modul entsprechend der Montageanweisung gut gekühlt montiert wurde,

kann die Spannung eingeschaltet und das Modul in Betrieb genommen

werden.

Checkliste für Fehlersuche

Das Modul erhitzt sich

stark und schaltet nach einigen Minuten ab. Dafür kann es mehrere Gründe

geben:Entweder wird das Modul nicht ausreichend gekühlt (zu kleine

Kühlfläche, schlechter Wärmeübergang usw.) und / oder das Modul wird

nicht ausreichend belüftet. Die Kühlung des Moduls sollte so gut sein,

dass die Grundplatte im Normalbetrieb nicht wärmer als 40 Grad C wird.

Wenn er heißer wird, dann ist das ein Zeichen dafür, dass die Wärme

nicht ausreichend abgeführt wird.

Menge: 1 Stück Produktgruppe: Spannungswandler
