13TW5v2-4

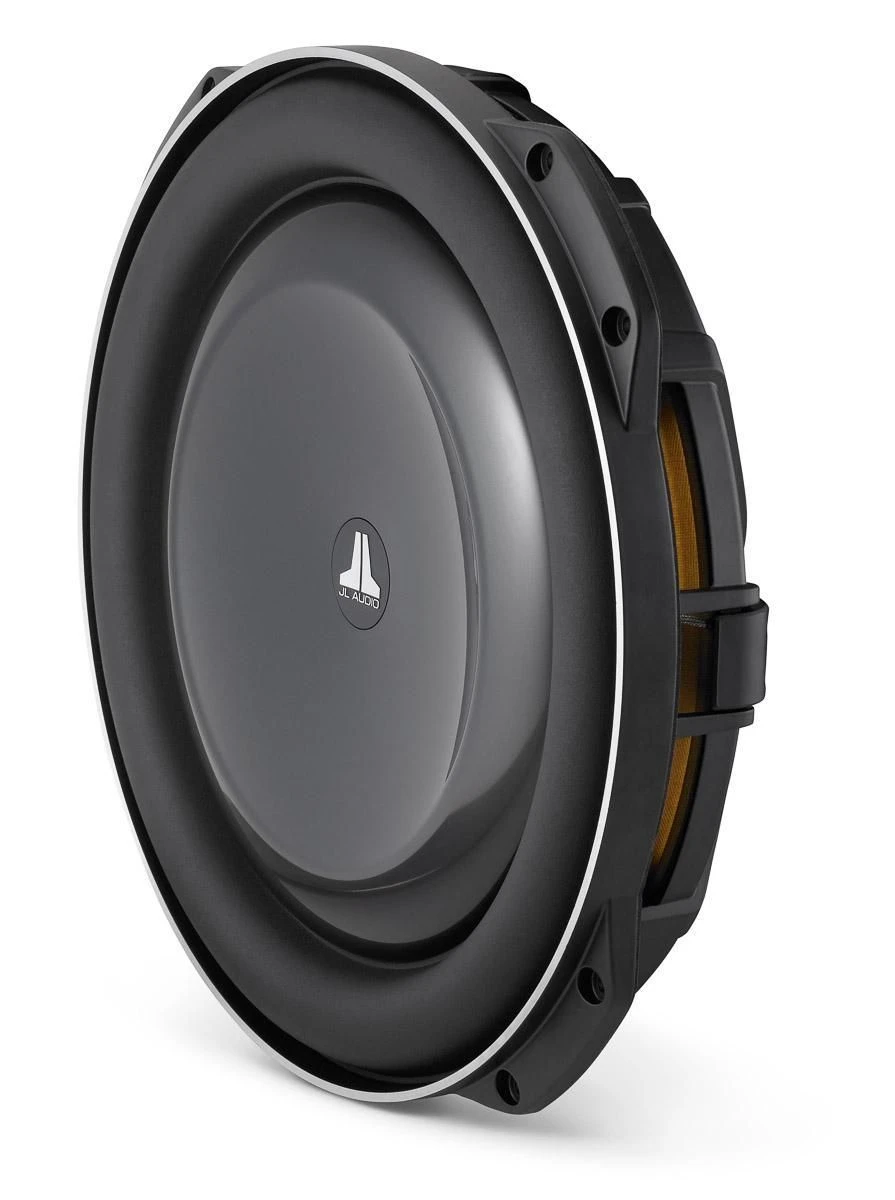

TW5v2 13,5-Zoll-Subwoofer-Treiber (600 W, 4 Ohm)

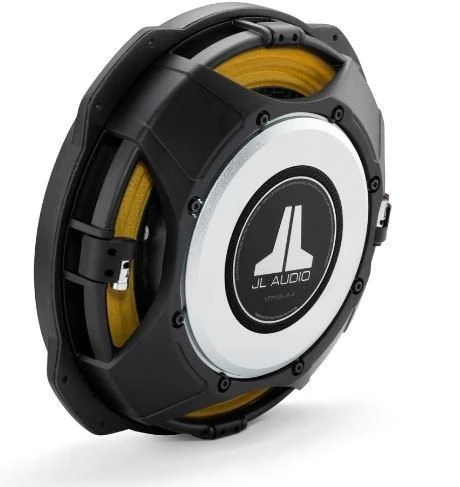

Diese patentierte Thin-Line-Tieftöner-Technologie komprimiert die Architektur des 13TW5v2 mit einer „konzentrischen Röhren“ -Struktur, die die Schwingspule mit 7 Zoll Durchmesser und die Aufhängevorrichtungen unterstützt. Dies ermöglicht die Platzierung der großen Motorstruktur viel weiter vorne in dem Lautsprecher als bei herkömmlichen Konstruktionen, während sie eine hervorragende lineare Auslenkungsfähigkeit und mechanische Stabilität ermöglicht.
Um noch mehr Leistung aus dieser Technologie herauszuholen, verbessert der v2 den ursprünglichen 13TW5 um 13% mehr lineare Auslenkungsfähigkeit. Das Gusslegierungschassis wurde ebenfalls für größere Festigkeit modifiziert und der neu entwickelte Motor verfügt jetzt über eine ringförmige Belüftung. Der v2 ist auch in zwei 2-Ohm- und 4-Ohm-Schwingspulenversionen erhältlich, um ein breites Anwendungsspektrum abzudecken.

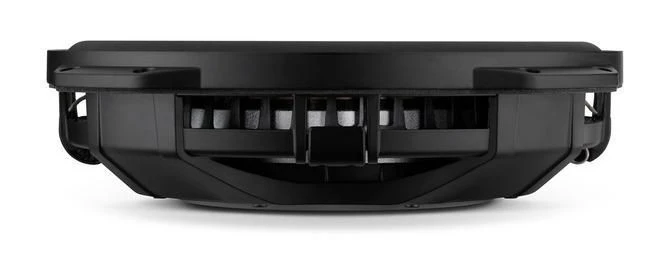

Der 13TW5v2 ist im Einklang mit seiner Mission „Enge Räume“ für Gehäuse optimiert, die viel kleiner sind als die meisten 12-Zoll-Tieftöner und nur etwas größer als der Luftraumbedarf eines typischen 10-Zoll-Tieftöners mit kleiner Box. Das Montagesystem ist so konzipiert, dass es ungefähr in der gleichen Grundfläche wie ein typischer 12-Zoll-Tieftöner passt.
Der 13TW5v2 wird am besten mit Verstärkerleistung im Bereich von 250W bis 600W eingesetzt und ist für den Betrieb mit 0,80 cu optimiert. 22,7 l dichtes Gehäuse.

Allgemeine Spezifikation

Dauerleistung (RMS): 600 W
Empfohlene Verstärkerleistung (RMS): 250 – 600 W
Nennimpedanz (Znom): 4 Ohm

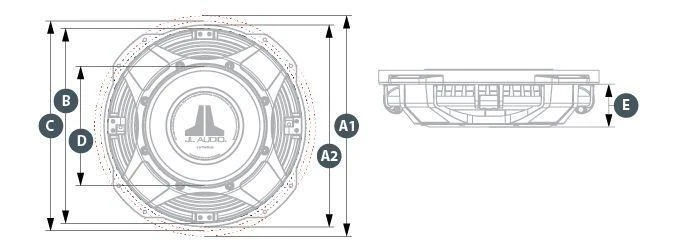

Physikalische Spezifikationen (Bild 4)

Nenndurchmesser: 13,5 Zoll / 345 mm
Gesamtdurchmesser (A) A1: 14,2 Zoll / 361 mm A2: 13,0 Zoll / 330 mm
Durchmesser der Befestigungsbohrung (B): 318 mm
Lochkreis-Durchmesser (C): 343 mm
Motoraußendurchmesser (D): 6,75 Zoll / 171 mm
Einbautiefe (E): 2,625 Zoll / 67 mm
Verschiebung des Fahrers: 0,052 cm 3 / 1,47 l
Nettogewicht: 20,3 kg / 9,3 kg

Parameter

Freie Luft Resonanz (Fs): 27,61 Hz
Elektrisches „Q“ (Qes): 0,553
Mechanisches „Q“ (Qms): 10.692
Gesamtlautsprecher “Q” (Qts): 0,526
Gleichwertige Erfüllung (Vas): 2,13 cu ft / 60,31 l
Lineare Exkursion (Xmax) *: 0,433 Zoll / 11 mm
Referenzeffizienz (nein): 0,23%
Wirkungsgrad (1 W / 1 m) ** :85,63 dB SPL
Effektiver Kolbenbereich (Sd): 98,26 m² in / 0,0634 m²
Gleichstromwiderstand (Re): 3,513 Ohm

* Die Xmax-Spezifikationen werden über die Einweg-Schwingspulenüberhangmethode ohne Korrekturfaktoren abgeleitet.

** Der Wirkungsgrad (1 W / 1 m) ist kein genauer Indikator für die Ausgangsleistung eines Subwoofers und sollte nicht als Vergleich mit anderen Subwoofern verwendet werden, um zu bestimmen, welcher „lauter“ ist.

Versiegelte Gehäusespezifikationen (Bild 5)

Wandstärke: 0,75 Zoll / 19 mm
Dicke der vorderen Schallwand: 0,75 Zoll / 19 mm
Volumen (Netto Int.): 0,80 cu ft / 22,6 l
Außenbreite (W): 19 Zoll / 483 mm
Außenhöhe (H): 381 mm (15 Zoll)
Außentiefe (D): 197 mm
F3: 41,42 Hz
Fc: 52,84 Hz
Qtc: 1,007

Hinweise zum Gehäuse

* Bei den oben aufgeführten Empfehlungen für das Gehäuse handelt es sich um Außenmaße, bei denen ein Material mit einer Dicke von 19 mm (19 mm) verwendet wird. Wenn Sie Material mit einer Dicke von 0,625 Zoll (16 mm) verwenden, ziehen Sie 0,25 Zoll (6) von jeder Abmessung ab. Verwenden Sie kein Material mit einer Dicke von weniger als 16 mm, da dies die Steifigkeit des Gehäuses beeinträchtigen kann.

* Alle oben aufgeführten Enclosure-Volumes sind interne Netto-Volumes! Um das endgültige Brutto-Innenvolumen zu erhalten, müssen Treiberverschiebung, Portverschiebung und Stützverschiebung hinzugefügt werden. Alle obigen Gehäuseabmessungen haben dies bereits berücksichtigt.

* Wenn Sie mehrere Subwoofer in einem gemeinsamen Gehäuse verwenden, müssen Sie die Abmessungen des Gehäuses und des Ports neu berechnen. Wenden Sie sich an Ihren autorisierten JL Audio-Händler oder den technischen Support von JL Audio.

* Wir empfehlen die Verwendung dieses Lautsprechers in einem zweifach verstärkten System unter Verwendung hochwertiger Satellitenlautsprecher und eines hochwertigen Verstärkers. Die Verwendung dieses Subwoofers mit einer passiven Frequenzweiche (Spule) wird nicht empfohlen, da diese Art von Gerät die Leistung beeinträchtigt.

* Alle Angaben können ohne vorherige Ankündigung geändert werden.

Sicherheitshinweis

Längerer Kontakt mit Schalldruckpegeln von mehr als 100 dB kann zu dauerhaftem Hörverlust führen. Dieser Hochleistungslautsprecher kann diesen Pegel überschreiten. Bitte üben Sie sich in der Bedienung zurück, um Ihre Fähigkeit zu wahren, seine Treue zu genießen.

Bei der Installation eines Subwoofers in Ihrem Fahrzeug ist es äußerst wichtig, das Gehäuse fest zu sichern. Wir empfehlen, das Gehäuse mit Unterlegscheiben mit großem Durchmesser zur Verstärkung durch das Metall der Bodenwanne oder den Rahmen des Fahrzeugs zu schrauben. Wenn ein Gehäuse nicht fest angebracht ist, kann es bei einer Kollision zu einem Projektil werden. Dies ist besonders wichtig bei einem Fließheck, Kombi, Sportwagen oder Transporter.

Menge: 1 Stück Durchmesser (in cm): 33,0 Impedanz (in Ohm): 4,0 Leistung RMS (in Watt): 600 Produktgruppe: Subwoofer Subwoofermerkmale: Extra flach, Wooferchassis (ohne Gehäuse)
