12W6v3-D4

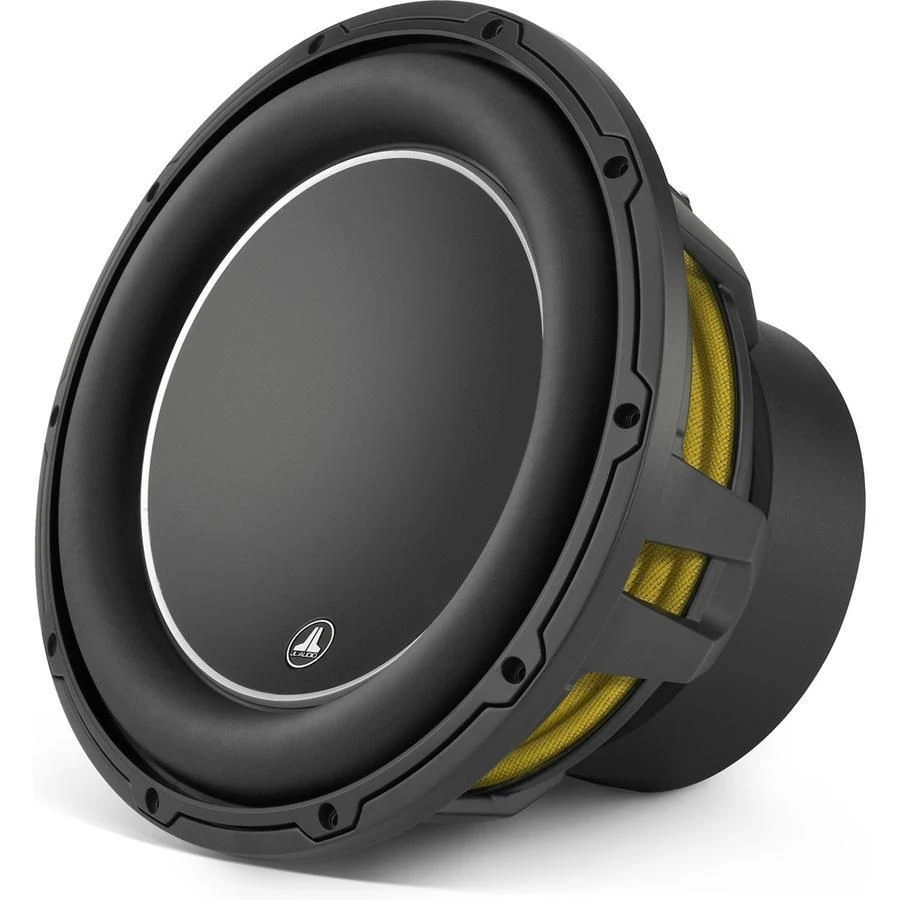

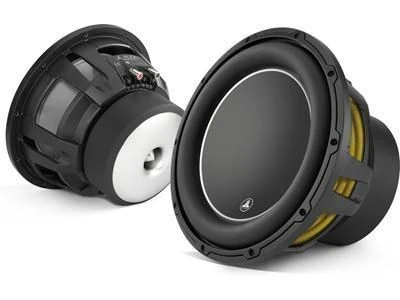

W6v3 12-Zoll-Subwoofer-Treiber (600 W, zwei 4 Ohm-Schwingspulen)

Wenn Sie nach einem extrem kraftvollen Sub-Bass suchen, der in Sachen Klangqualität keine Kompromisse eingeht, ist der 12W6v3 Ihr ultimativer Verbündeter. Dieser hochentwickelte Subwoofer-Treiber bietet mehrere Technologien, die mit den Flaggschiff-W7AE-Subwoofern gemeinsam genutzt werden, um leistungsstarke Vorteile in Bezug auf die Motorlinearität und das Federungsverhalten zu bieten. In Kombination mit einem sehr effizienten Kühlkreislauf werden Verzerrungen und ein hervorragendes dynamisches Gleichgewicht erzielt.
Der 12W6v3 wird am besten mit Verstärkerleistung im Bereich von 200W bis 600W eingesetzt und ist für den Betrieb in einem geschlossenen Gehäuse mit nur 1,0 cu optimiert. (28,3 l) Luftraum oder 1,3 cu. Gehäuse (36,8 l).
Höhere Auslenkungsmöglichkeiten und ein besseres Leistungsverhalten unterscheiden ihn von unserem 12W3v3-12-Zoll-Subwoofer-Treiber und ermöglichen so eine höhere Leistung. Zwei 4 Ω-Schwingspulen ermöglichen den Einsatz des W6v3 als 2 ohm- oder 8 Ohm-Treiber.

Allgemeine Spezifikation

Leistung (RMS): 600 W
Empfohlene Verstärkerleistung (RMS): 200 – 600 W
Nennimpedanz (Znom): Dual 4 Ohm

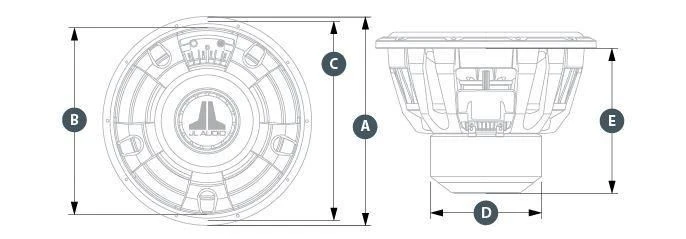

Physikalische Spezifikationen (Bild 4)

Nenndurchmesser: 12,0 Zoll / 300 mm
Gesamtdurchmesser (A): 318 mm
Durchmesser der Befestigungsbohrung (B): 280 mm
Lochkreis-Durchmesser (C): 301 mm / 11,86 Zoll
Motoraußendurchmesser (D): 7,0 Zoll / 178 mm
Erforderliche Pole Vent Clearance: 0,50 Zoll / 13 mm
Einbautiefe (E): 191 mm
Verschiebung des Fahrers: 0,105 cu ft / 297 l
Nettogewicht: 25,6 lb / 11,6 kg

Parameter

Freie Luft Resonanz (Fs): 26,919 Hz
Elektrisches „Q“ (Qes): 0,487
Mechanisches „Q“ (Qms): 9,365
Gesamtlautsprecher “Q” (Qts): 0,463
Gleichwertige Erfüllung (Vas): 1,920 cu ft / 54,37 l
Lineare Exkursion (Xmax) *: 0,75 Zoll / 19 mm
Referenzeffizienz (nein): 0,11%
Wirkungsgrad (1 W / 1 m) ** :85,4 dB SPL
Effektiver Kolbenbereich (Sd): 75.338 m² in / 0,0486 m²
Gleichstromwiderstand (Re) ***: 6,493 Ohm

* Die Xmax-Spezifikationen werden über die Einweg-Schwingspulenüberhangmethode ohne Korrekturfaktoren abgeleitet.

** Bei parallel verdrahteten Schwingspulen teilen Sie „Re“ durch 4. Alle anderen Spezifikationen bleiben unverändert.

*** Der Re-Widerstand (Gleichstromwiderstand) wird mit den Schwingspulen in Reihe gemessen, bei parallel verdrahteter Spezifikation teilen Sie Re durch 4. Alle anderen Spezifikationen bleiben gleich.

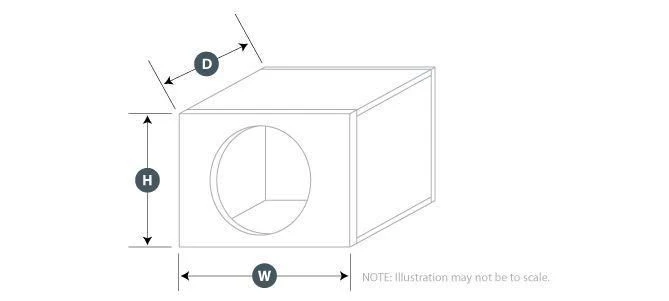

Versiegelte Gehäusespezifikationen (Bild 5)

Wandstärke: 0,75 Zoll / 19 mm
Dicke der vorderen Schallwand: 0,75 Zoll / 19 mm
Volumen (Netto Int.): 1,0 cu ft / 28,3 l
Außenbreite (W): 381 mm (15 Zoll)
Außenhöhe (H): 381 mm (15 Zoll)
Außentiefe (D): 305 mm
F3: 41,62 Hz
Fc: 45,99 Hz
Qtc. 0,7912

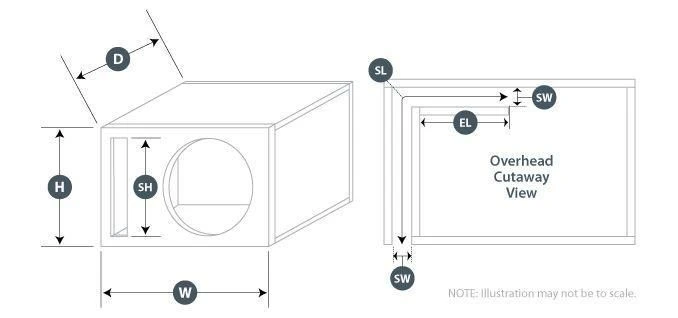

Portierte Gehäusespezifikationen (Bild 6)

Wandstärke: 0,75 Zoll / 19 mm
Dicke der vorderen Schallwand: 0,75 Zoll / 19 mm
Volumen (Netto Int.): 1,3 cu ft / 36,8 l
Außenbreite (W): 27 Zoll / 686 mm
Außenhöhe (H): 14 Zoll / 356 mm
Außentiefe (D): 318 mm
Interne Steckplatzbreite (SW): 1,75 Zoll / 44 mm
Interne Steckplatzhöhe (SH): 318 mm
Interne Steckplatzlänge (SL): 37,125 Zoll / 943 mm
Anschlussverlängerungslänge (EL): 540 mm
Stimmfrequenz (Fb): 33 Hz
F3: 31 Hz

Hinweise zum Gehäuse

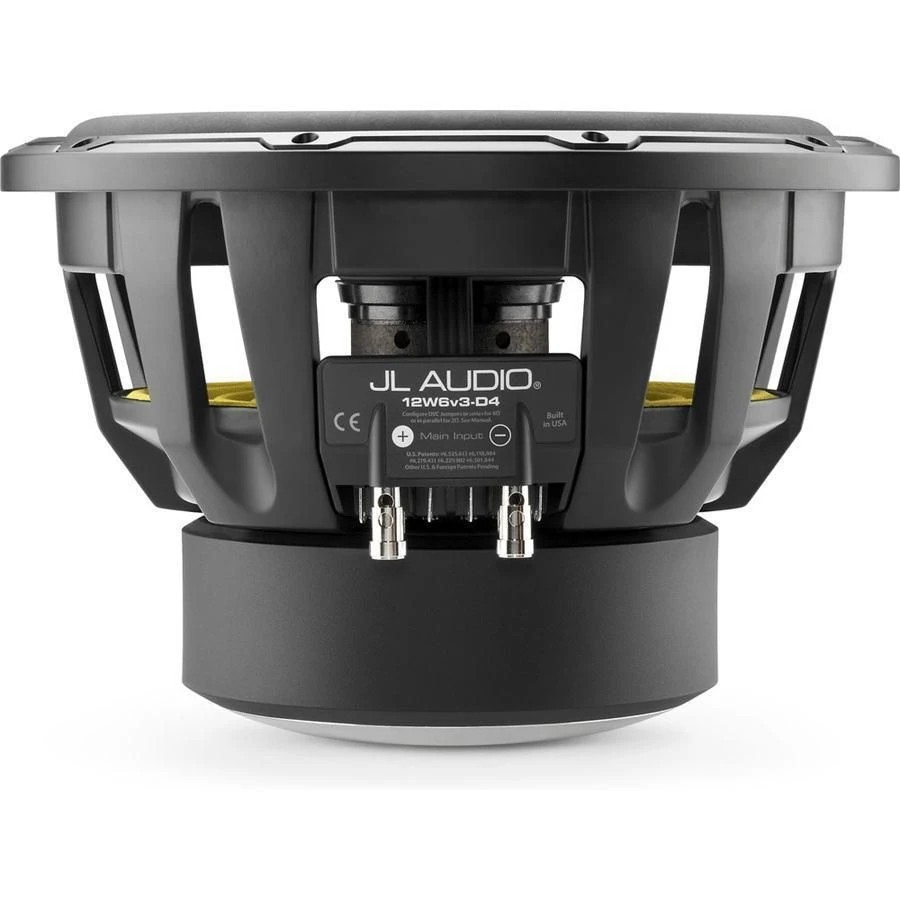

* Das W6v3 verfügt über eine Stangenöffnung, um Wärme und Druck aus dem Inneren des Lautsprechers abzuleiten. Diese Lüftungsöffnung befindet sich um die JL Audio-Plakette an der Rückseite des Lautsprechers. Ein Mindestabstand von 13 mm (0,5 Zoll) zwischen der Rückseite des Lautsprechers und einer beliebigen Wand des Gehäuses ist erforderlich, um den ordnungsgemäßen Betrieb der Polentlüftung zu ermöglichen.

* Bei den Empfehlungen für das Gehäuse handelt es sich um Außenmaße, bei denen Material mit einer Dicke von 19 mm (19 mm) verwendet wird. Wenn Sie Material mit einer Dicke von 0,625 Zoll (16 mm) verwenden, ziehen Sie 0,25 Zoll (6) von jeder Abmessung ab. Verwenden Sie kein Material mit einer Dicke von weniger als 16 mm, da dies die Steifigkeit des Gehäuses beeinträchtigen kann.

* Alle aufgeführten Gehäusevolumina sind interne Netto-Volumes! Um das endgültige Brutto-Innenvolumen zu erhalten, müssen die Volumenverschiebung der Box, die Verschiebung der Öffnung und die Verschiebung der Klammer hinzugefügt werden. Alle aufgeführten Gehäuseabmessungen haben dies bereits berücksichtigt.

* Wenn Sie zwei Subwoofer in einem gemeinsamen Gehäuse verwenden, verdoppeln Sie einfach das erforderliche Volumen und verwenden Sie im Fall eines portierten Gehäuses das Zweifache der empfohlenen Anschlüsse.

* Wir empfehlen die Verwendung dieses Lautsprechers in einem zweifach verstärkten System unter Verwendung hochwertiger Satellitenlautsprecher und -verstärker. Die Verwendung dieses Subwoofers mit einer passiven Frequenzweiche (Spule) wird nicht empfohlen, da diese Art von Gerät die Leistung beeinträchtigt.

Sicherheitshinweis

Längerer Kontakt mit Schalldruckpegeln von mehr als 100 dB kann zu dauerhaftem Hörverlust führen. Dieser Hochleistungslautsprecher kann diesen Pegel überschreiten. Bitte üben Sie sich in der Bedienung zurück, um Ihre Fähigkeit zu wahren, seine Treue zu genießen.

Bei der Installation eines Subwoofers in Ihrem Fahrzeug ist es äußerst wichtig, das Gehäuse fest zu sichern. Wir empfehlen, das Gehäuse mit Unterlegscheiben mit großem Durchmesser zur Verstärkung durch das Metall der Bodenwanne oder den Rahmen des Fahrzeugs zu schrauben. Wenn ein Gehäuse nicht fest angebracht ist, kann es bei einer Kollision zu einem Projektil werden. Dies ist besonders wichtig bei einem Fließheck, Kombi, Sportwagen oder Transporter.

Menge: 1 Stück Durchmesser (in cm): 30,0 Impedanz (in Ohm): 2 x 4,0 Leistung RMS (in Watt): 600 Produktgruppe: Subwoofer Subwoofermerkmale: Doppelschwinger, Wooferchassis (ohne Gehäuse)
