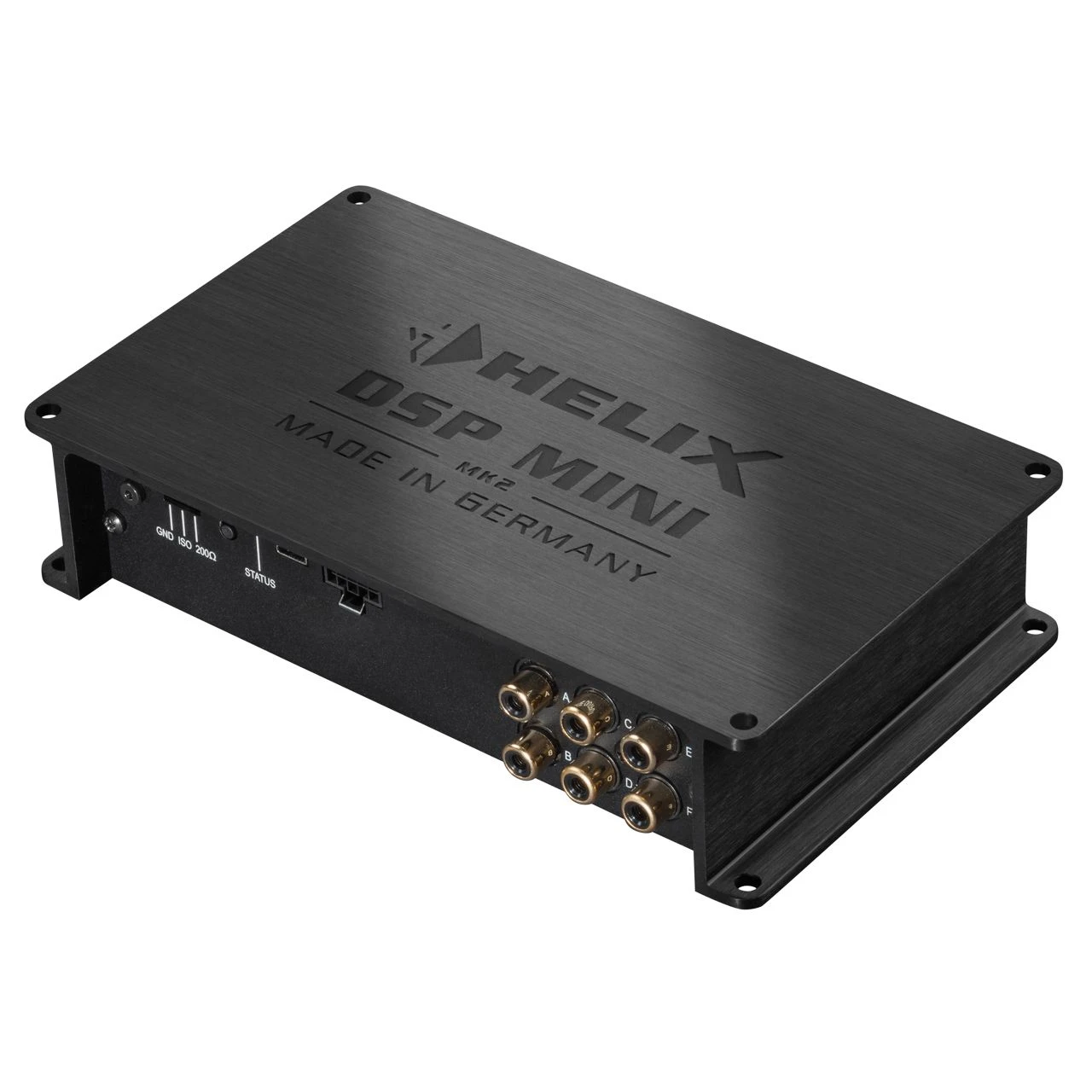

Helix DSP Mini MK2 – 6-Kanal Siganlprozessor

• Extrem leistungsfähiger „Fixed Point“ Audio DSP mit 64 Bit Auflösung und 1,2 Mrd. MAC Operationen pro Sekunde
• High Resolution Audiobandbreite bis über 40 kHz für unübertroffene Klangqualität
• AD- und DA-Signalwandler von BurrBrown
• Advanced CoProcessor (ACO) für erweiterten Funktionsumfang
• Input Signal Analyzer (ISA) und InputEQ
• DSP Soundeffekte (SFX) wie das „Augmented Bass Processing“ zur dynamischen Optimierung der Tieftonwiedergabe des Subwoofers, der „StageXpander“ zur Verbreiterung der Stereoperspektive, die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht und vieles mehr
• 10 interne Speicherplätze für Sound Setups

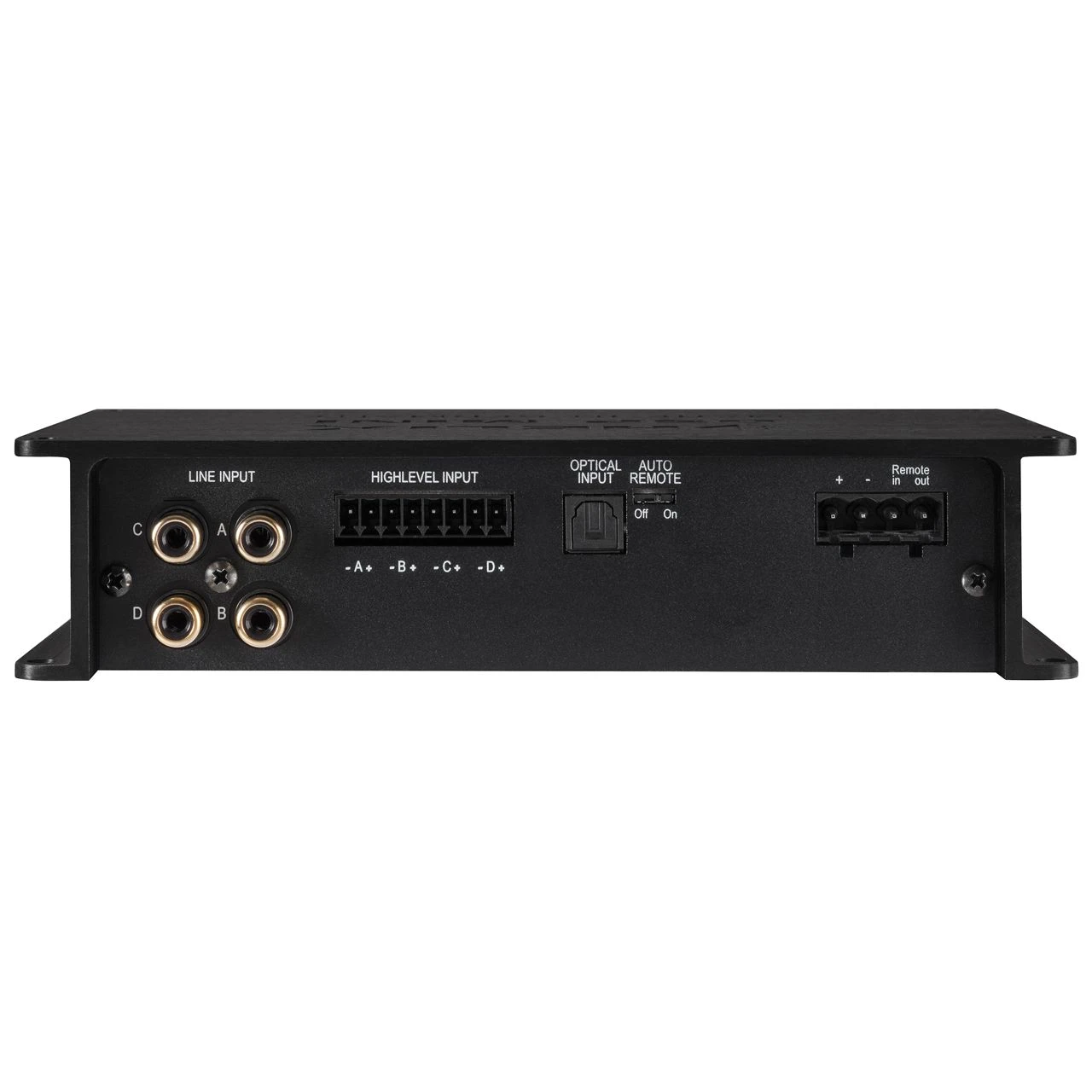

• Intelligenter Highlevel-Eingang mit ADEP.3-Schaltkreis und automatischer Einschaltung
• Optischer  Digitaleingang im SPDIF-Format
• Kompakter, zukunftssicherer Smart Control Port (SCP)
• HELIX Extension Card Steckplatz (HEC Slot) für Systemerweiterungen wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
• Frei definierbares Signalrouting mit separaten Matrizen für Line, SPDIF und HEC/AUX
• Optimale Signalführung und Stromversorgung für eine ausgezeichnete Klangqualität
• „Ground Lift“-Schalter zur Vermeidung von Masseschleifen
• Extrem kompakte Abmessungen für eine problemlose Integration
• Einfachste Konfiguration über die intuitive DSP PC-Tool V4 Software

Spezielle Features:

96 kHz Abtastrate

Der HELIX DSP MINI MK2 bietet eine Signalverarbeitung mit einer doppelten Abtastrate von 96 kHz. Dadurch ist die Audiobandbreite nicht wie üblich auf 22 kHz begrenzt, sondern erlaubt einen ausgedehnten ­Frequenzgang bis über 40 kHz. Die höhere Abtastrate stellt aber deutlich höhere Anforderungen an den DSP selbst, denn die Anzahl der möglichen Rechenoperationen wird bei einer Verdoppelung der Abtastrate auf die Hälfte reduziert. Erst der Einsatz der allerneuesten Chipgeneration ermöglicht es, trotz gesteigertem Funktionsumfang die Abtastrate auf 96 kHz anzuheben.

ACO – Advanced 32 Bit CoProcessor

Der HELIX DSP MINI MK2 verwendet für alle internen wie auch externen Steuerungs- und Kommunikationsaufgaben einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Im Gegensatz zum bisher verwendeten 8 Bit Prozessor ergeben sich daraus deutliche Geschwindigkeitsvorteile nicht nur bei der Umschaltung zwischen verschiedenen Sound Setups sondern vor allem auch in der Datenkommunikation mit unserer DSP PC-Tool Software. Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des ­CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den ­Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Darüber hinaus bietet der ACO dank des neuen Flashspeichers Platz für 10 Sound Setups anstelle der üblichen zwei.

Intelligenter Highlevel-Eingang ADEP.3

Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Signalprozessors Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.

Start-Stopfähigkeit

Das Netzteil im HELIX DSP MINI MK2 stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher.
Damit ist gewährleistet, dass der HELIX DSP MINI MK2 auch beim Motorstart voll funktionsfähig bleibt.

Power Save Modus

Der Power Save Modus ist in den Grundeinstellungen der DSP PC-Tool Software aktiviert. Er erlaubt, die Leistungsaufnahme der an den Signalprozessor angeschlossenen Verstärker drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Es ist zu berücksichtigen, dass heutzutage viele Fahrzeuge mit „CAN“ oder ähnlichen internen Bussystemen ausgestattet sind, die das Radio für den Anwender „unsichtbar“ noch bis zu 45 Min. eingeschaltet lassen, selbst wenn man zwischenzeitlich das Fahrzeug verlässt und abgeschlossen hat. Sobald der „Power Save Mode“ aktiv ist, wird der Remote-Ausgang und damit die angeschlossenen Verstärker abgeschaltet. Der ­HELIX DSP MINI MK2 reaktiviert den Remote-Ausgang innerhalb einer Sekunde, sobald wieder ein Musik­signal an einem seiner Eingänge anliegt. Es ist zudem möglich, über die DSP PC‑Tool Software die Abschaltverzögerung zu variieren bzw. den „Power Save Mode“ komplett zu deaktivieren.

Automatic Digital Signal Detection

Der HELIX DSP MINI MK2 erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und dem Digitaleingang. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Signalprozessor auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
