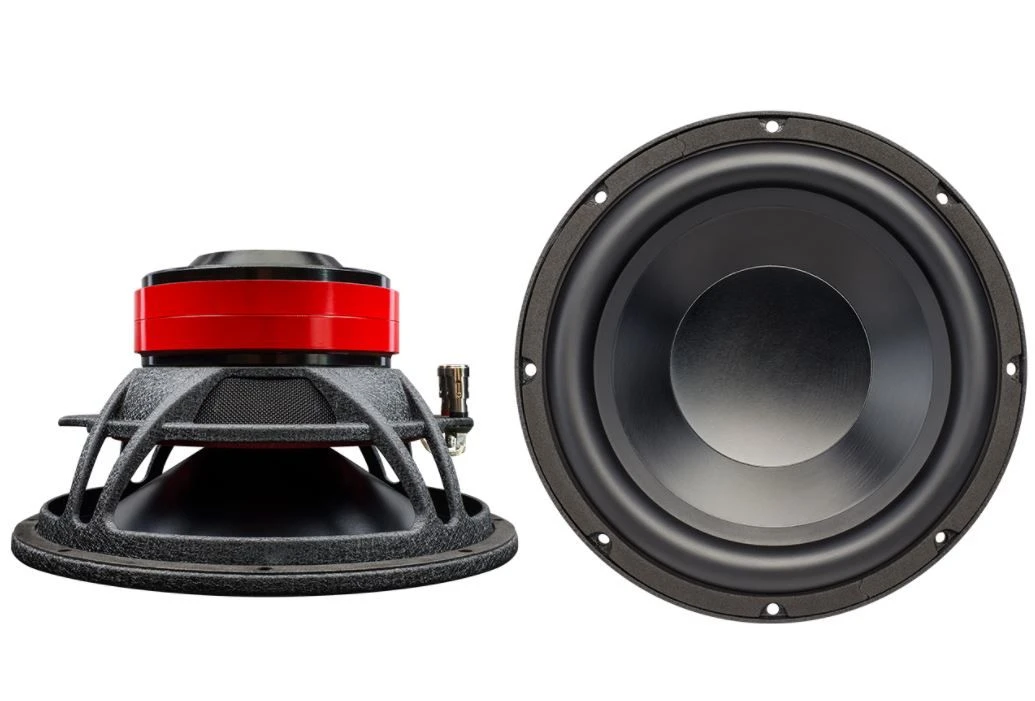

Emphaser ESW-M10 – 25cm Subwoofer

EMPHASER MONOLITH SUBWOOFER

„Mach mal lauter!“ Dieser so oft gehörte Satz drückt den klaren Wunsch aus, Musik nicht nur hören zu wollen, sondern auch

richtig zu spüren. Die EMPHASER Monolith Subwoofer geben dem Musikliebhaber genau das, was er in einem solchen

Moment verlangt: ein präzises und kraftvolles Bass-Gewitter.

Ob in einer kompakten Closed Box oder im pegelfesten Bassreflexgehäuse eingebaut – die Monolith Woofer überzeugen

mit ihrer beachtlichen Performance. Die Materialien der beiden Monolith Subwoofer Modelle wurden zielgerichtet ausgewählt und präzise aufeinander abgestimmt. Die AluminiumMembran ist aufgrund ihrer Härte und hohen Stabilität bei gleichzeitig geringem Gewicht bestens geeignet für eine detailreiche und äußerst verzerrungsarme Wiedergabe im vorgesehenen Einsatzbereich.

Das geringe Gewicht der gesamten Schwingeinheit in Verbindung mit dem kräftigen Doppelmagneten resultieren in einem beachtlichen Wirkungsgrad.

Die 4-lagige Schwingspule aus Kupferdraht, gewickelt auf einen temperaturfesten Polyimidträger, sorgt für eine hohe elektrische Belastbarkeit. Die Connex Zentrierspinne und Bu tylGummisicke wiederum gewährleisten eine gleichbleibend hohe Wiedergabequalität während der gesamten Lebensdauer.

HAUPTMERKMALE

• 25 cm Subwoofer (ESW-M10)
• Aluminium Druckgusskorb
• Strontium-Ferrit Doppelmagnet
• Aluminium Membran
• Butyl-Gummisicke
• Connex Zentrierspinne
• Polyimid-Schwingspulenträger
• 4-Lagen Kupferdraht-Schwingspule
• Tiefgezogene Polplattenbohrung
• Druck-Terminal

TECHNISCHE DATEN ESW-M10

• Frequenzgang* : 25– 100 Hz
• Nennbelastbarkeit*: 200 W RMS*
• lmpedanz: 4 Ohm
• Schwingspulen-Durchmesser: 2“ / 51 mm
• Schwingspulen-Wicklungshöhe: 25,2 mm
• Einbaudurchmesser: 238 mm
• Einbautiefe: 138mm

THIELE-SMALL PARAMETERS ESW-M10

• Free-Air Resonance (Fs): 22 Hz
• DC Resistance (Re): 3.8 ohms
• Electrical Damping (Qes): 0.36
• Mechanical Damping (Qms): 5.35
• Total Damping (Qts): 0.34
• Equivalent Volume of Compliance (Vas): 70 litres
• Moving Mass incl. Air Load (Mms): 115.0 g
• Electrically Lim. Cone Excursion (Xmax p-p): 17.2 mm
• Effective Cone Surface (Sd): 330 cm²
• Effi ciency bei 2.00 V (RefSPL), 1W/1m: 85 dB

GEHÄUSEEMPFEHLUNGEN

GESCHLOSSENES GEHÄUSE Q 0.707 Max Flat

• Netto Volumen: 22 l

BASSREFLEX GEHÄUSE QB 3 Deep Bass

• Net Volume:37 l
• Innen-Ø runder Port: 8 cm
• Innen-Ø viereckiger Port: 10 x 5 cm
• Länge Port: 57 cm
• Länge Port (als Slot Port eingesetzt**):  40 cm

BASSREFLEX GEHÄUSE High Vol.: +3 dB bei 44 Hz

• Netto Volumen: 35 l
• Innen-Ø runder Port: 8 cm
• Innen-Ø viereckiger Port: 10 x 5 cm
• Länge Port: 31 cm
• Länge Port (als Slot Port eingesetzt**): 20 cm
