Ampire HEAT201 – Sitzheizung – 2-stufig Schaltbar – 12V

Zuverlässig hochbelastbare Carbon Sitzheizung Typ HEAT201 für einen Fahrzeugsitz mit 2-stufiger Temperatureinstellung mit einem rastenden Schalter. Geeignet für die Installation unter der Lederpolsterung der Rückenlehne und dem Sitzpolster.

Features

• Set für einen Sitz
• Sehr schnelles und homogenes Aufheizen
• Zwei Heizelemente anpassbar an Sitzgeometrie
• Geeignet für Ledersitzbezüge
• Zwei Heizstufen schaltbar (15/50 Watt)
• Integrierter Überhitzungsschutz
• Entwickelt für Einbau unter die Sitzpolsterung
• Stromversorgung 12 VDC / 5A max.
• Komplett-Set für einen Sitz inklusive Schalter und Verdrahtung

Technische Daten

• Durchmesser Schalter: Außen 23mm, Innen 20mm
• Einbautiefe Schalter: 35mm
• Abmessung eines Heizkörpers: 480×270 mm (2 Stück)
• Nennleistung 50 Watt
• Nennspannung 12 Volt DC
• maximale Stromaufnahme 4,5 Ampère
• Schalter mit zweifarbiger Kontrollleuchte
• 30% Leistung = grüne LED
• 100% Leistung = rote LED
• Kabellänge 340cm

Lieferumfang

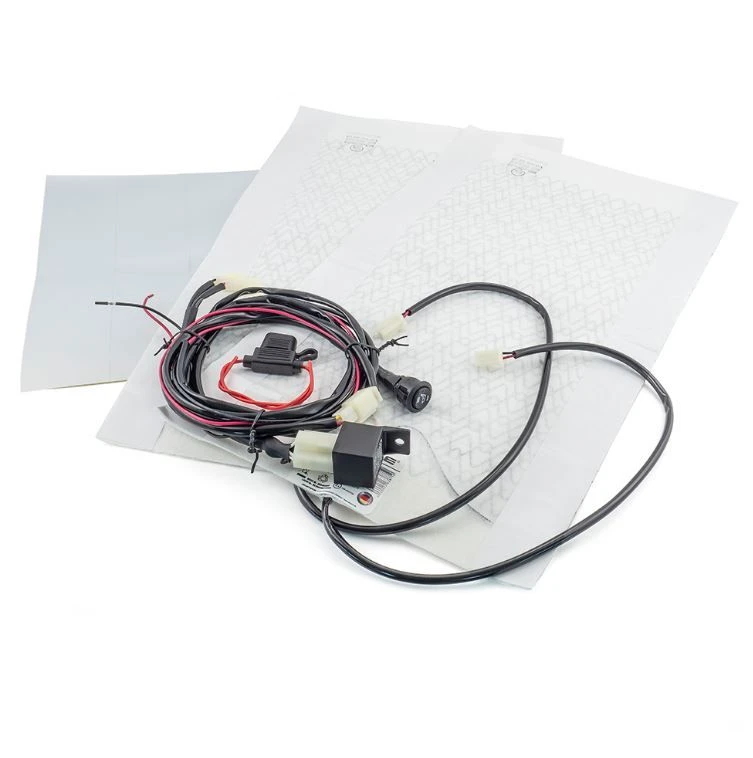

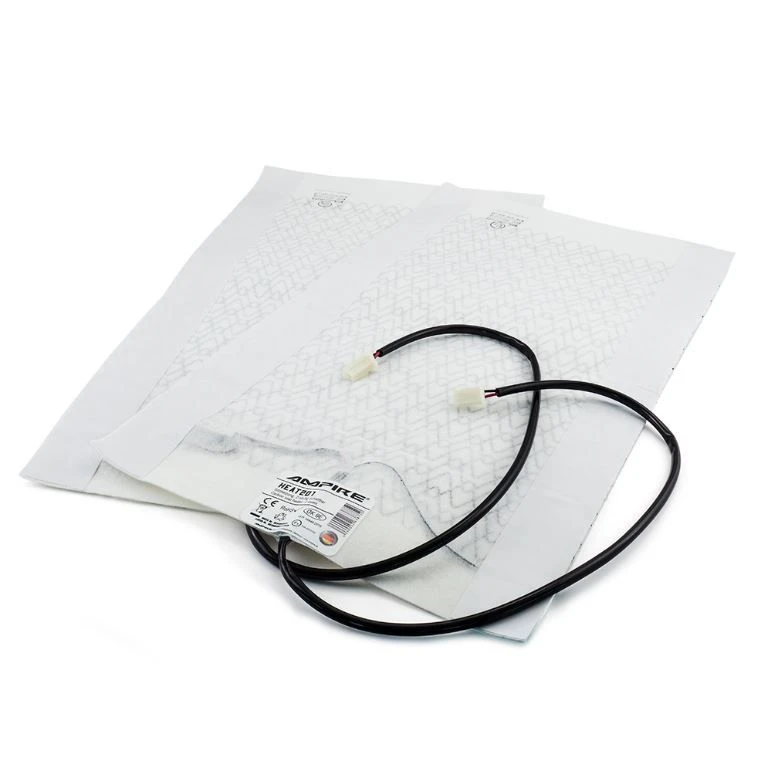

• Universelles Heizelement (2x)

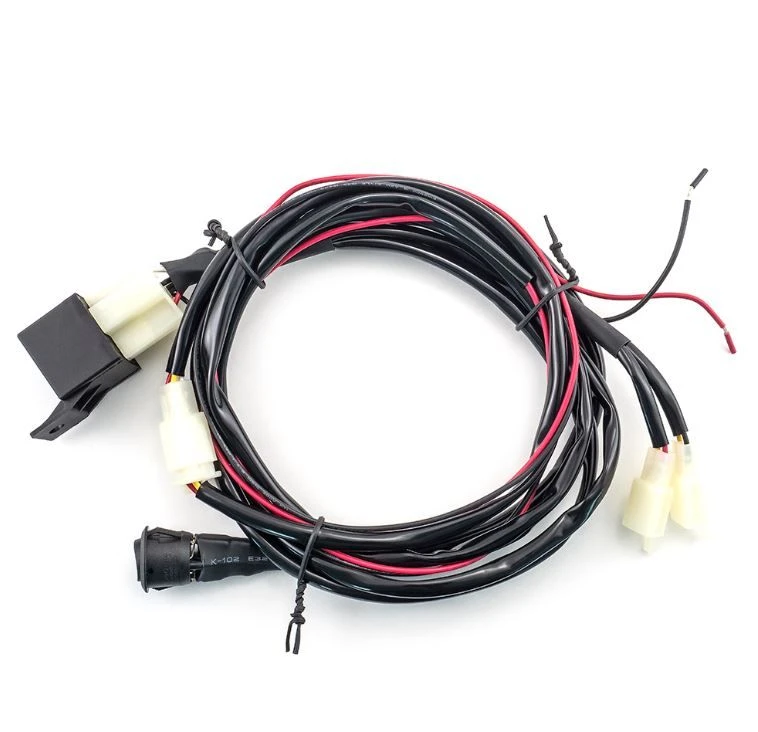

• Kabelbaum mit Relais

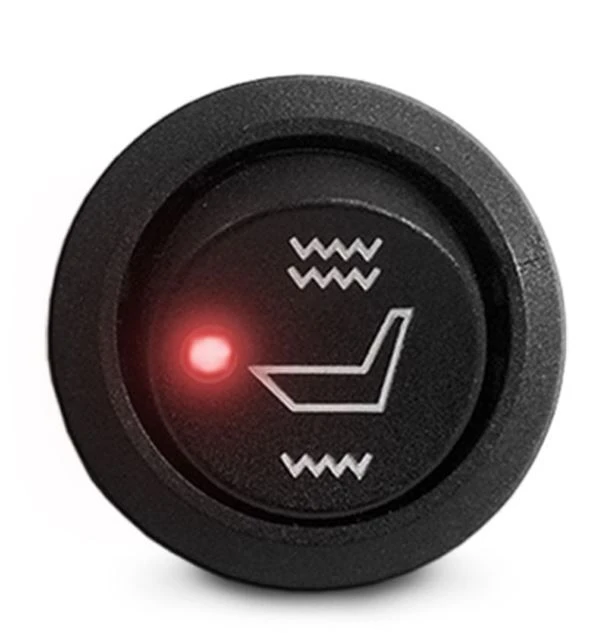

• Schalter (1/Off/2) mit LED

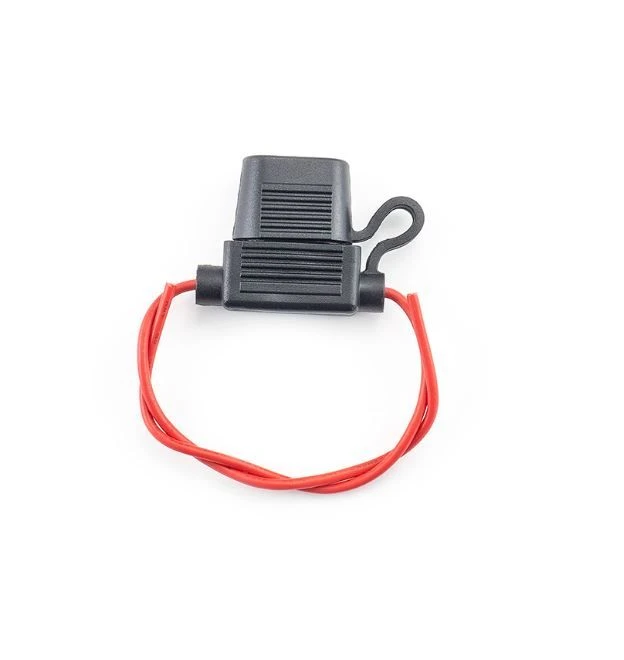

• Sicherungshalter mit Sicherung
• 4 doppelseitige Klebestreifen für die Montage
• Einbauanleitung und Kleinteile

Zulassungen

• CE – E8N 09 04 69744 001
• IATF 16949:2016
• E8-10R-0310152

Relevante europäische Direktiven:

• 2011/65/EU
• 2014/30/EU
• 2014/35/EU

Relevante Standards:

• EN 50498:2010
• EN 50581:2012
• EN 62368-1:2014

Kabelbelegung

• Schwarz: Masse (Karosserie)
• Rot: Zündung (Kl. 15)

Sicherheitshinweise

1. Bitte beachten Sie folgende Sicherheitshinweise und führen alle Einbauschritte sorgfältig und vollständig aus, da Nichtbeachtung zu Material-, Sach- und Personenschäden führen kann. Die Installation ist nur durch Fachwerkstätten durchzuführen!

2. Prüfen Sie zunächst wie folgt, ob ein Einbau der Matten möglich ist:

a) Bei Sitzen mit geklebten Bezügen ist der Einbau aufwendig oder gar nicht möglich.

b) Bei Sitzen mit Längsgräben ist ein Einbau nicht möglich.

c) Bei Sitzen mit einer Mittelbahn unter 270mm Breite ist der Einbau nicht möglich, da die Ränder vor den seitlichen Längsgräben enden müssen.

3. Beachten Sie die Hinweise des Fahrzeugherstellers bei vorhandener Sitzbelegungserkennung!

4. Beachten Sie die Hinweise des Fahrzeugherstellers bei vorhandenen Gurtstraffern!

5. Beachten Sie die Hinweise des Fahrzeugherstellers bei vorhandenen Seitenairbags in der Sitzlehne!

a) Sitzbezüge und Nähte dürfen nicht verändert werden.

b) Heizmatten dürfen nur im Mittelteil des Schaumpolsters aufgebracht werden.

6. Versichern Sie sich anhand des Schaltplans des KFZ, dass das Bordnetz und die Kabelquerschnitte für die zusätzlichen Strombelastungen geeignet sind.

7. Überprüfen Sie, ob es einen geeigneten Platz zum Einbau der Schalter gibt

8. Verwenden Sie ausschließlich die im Lieferumfang enthaltenen Originalkomponenten!

9. Die Heizelemente dürfen nicht in der Breite gekürzt werden. Längsschnitte sind nicht erlaubt. Schmale Querausschnitte sind, ebenso wie das Kürzen der Matte an dem Kabel entgegen gesetzten Ende, möglich! (Abb. 1)

10. Die Heizmatten können durch die Quergräben des Schaumpolsters gelegt werden, Kanten eines Querausschnittes müssen jedoch vor den Gräben enden.

11. Die Carbonfasern dürfen keinen Kontakt zu elektrisch leitfähigen Bauteilen, wie Polsterklammern oder Sitzrahmen haben. Isolieren Sie Ausschnittkanten mit Gewebeklebeband.

12. Bei den Querausschnitten dürfen die Elektroden nicht beschädigt werden. Halten Sie einen Mindestabstand von 40mm zum Seitenrand. (Abb. 2)

13. Die Carbonfasern, die in der Regel seitlich an den Matten einige Millimeter überstehenden, dürfen auf keinen Fall Kontakt zu elektrisch leitfähigen Bauteilen haben. Auch eventueller Kontakt mit Abspanndrähten im zusammengepressten Zustand muss vermieden werden!

14. Die Heizelemente müssen sicher fixiert (z. B. geeigneter Sprühkleber) und faltenfrei eingebaut werden, da sonst Brandgefahr entsteht!

15. Achten Sie darauf, dass die Heizelemente beim Einbau nicht Beschädigt werden. Mögliche Ursachen sind Polsterklammern, Hilfswerkzeuge oder scharfkantige Sitzrahmen.

16. Beim Verkleben der Heizelemente muss der Formkörper silikon-, fett- und staubfrei sein. Vollständige Klebkraft erhalten Sie durch ausreichenden Anpressdruck und ausreichender Einwirkzeit. Normalerweise dauert es einige Stunden. Ein komplett eingebautes Heizelement darf nicht wieder gelöst und erneut eingebaut werden.

17. Achten Sie bei ordnungsgemäßer Verlegung und Befestigung der Kabel auch darauf, dass der Sitz problemlos in den Führungsschienen bewegt werden kann!

18. Berührungen mit scharfen Kanten, Knicke und Zugspannungen sind zu vermeiden, um die Kabelisolationen nicht zu beschädigen!

19. Notieren Sie Codes von flüchtigen Speichern (Radio, Navigation usw.) und klemmen Sie vor den Arbeiten an der Fahrzeugelektrik, zum Anschluss der Heizelemente, die Batterie ab!

20. Die Heiztemperatur variiert in Abhängigkeit von Sitz- und Bezugsmaterial.

21. Im Falle eines Ausfalles bitte zuerst die Sicherung prüfen!

22. Erläutern Sie bei der Übergabe an den Kunden die Funktionsweise und Sicherheitsaspekte.

Warnhinweise

Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorgeschriebenen Sicherheitshinweise und Auflagen! Der Hersteller übernimmt in folgenden Fällen keine Haftung für eventuelle Schäden:

Montage- oder Anschlussfehler

Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen

Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller

Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Achtung!

Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der Fahrzeugelektrik immer den Minuspol ab. Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls den Minuspol abklemmen.

Warnung!

Unzureichende Leitungsverbindungen können zur Folge haben, dass durch Kurzschluss

Kabelbrände entstehen,

ein Airbag ausgelöst wird,

elektronische Steuerungseinrichtungen beschädigt werden,

elektrische Funktionen ausfallen (Blinker, Bremslicht, Hupe, Zündung, Licht).

Warnung!

Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

Achtung!

Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

Hinweis

Verwenden Sie bei Arbeiten an den folgenden Leitungen nur isolierte Kabelschuhe, Stecker und Flachsteckhülsen: Klemme 15 (Geschaltetes Plus, hinter Batterie)

Verwenden Sie niemals Lüsterklemmen oder Abzweigverbinder (Stromdiebe).

Die sicherste Verbindungsart ist, die Kabelenden miteinander zu verlöten und anschließend zu isolieren. Verwenden Sie bei wiederlösbaren Verbindungen nur isolierte Kabelschuhe, Stecker und Flachsteckhülsen. Verwenden Sie keine Quetschverbinder (Leitungsverbinder) oder Lüsterklemmen. Verwenden Sie eine Crimpzange zum Verbinden der Kabel.

Schrauben Sie das Kabel bei Anschlüssen an Leitung 31 (Masse)

• mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masseschraube oder
• mit Kabelschuh und Blechschraube an das Karosserieblech.

Achten Sie immer auf eine gute Masseverbindung!

Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen Speicher der Komfortelektronik ihre gespeicherten Daten. Folgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen: Radiocode, Fahrzeuguhr, Bordcomputer, Sitzposition. Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungsanleitung vom Fahrzeug.

Menge: 1 Stück Produktgruppe: Sitzheizung
